Гибкий контрольный экранированный кабель с ПВХ-изоляцией: Полный гайд

Гибкий контрольный экранированный кабель с ПВХ-изоляцией — это специализированный проводник, предназначенный для передачи сигналов управления в условиях повышенной вибрации и электромагнитных помех. Он сочетает в себе многопроволочную медную жилу для гибкости, экран из фольги или оплетки для защиты данных и оболочку из поливинилхлорида для механической прочности. Использование данного типа кабеля критически важно для стабильной работы автоматизированных систем, станков с ЧПУ и робототехники, где требуется высокая надежность соединения при частых изгибах.

Что такое гибкий контрольный экранированный кабель с ПВХ-изоляцией: Определение и назначение

В современной промышленной автоматизации надежность передачи управляющих сигналов является фундаментом безопасности и эффективности производственных процессов. Гибкий контрольный экранированный кабель с ПВХ-изоляцией представляет собой сложное инженерное решение, разработанное специально для эксплуатации в динамических условиях. В отличие от стационарных кабелей, которые прокладываются один раз и не перемещаются, данный класс продукции способен выдерживать миллионы циклов изгиба без потери целостности токопроводящих жил и изоляции.

Основная функция такого кабеля заключается в соединении датчиков, исполнительных механизмов, пультов управления и программируемых логических контроллеров (ПЛК). Ключевой особенностью является наличие экрана, который защищает слаботочные сигналы от внешних электромагнитных наводок (EMI) и предотвращает излучение собственных помех в окружающую среду. Изоляция из пластифицированного поливинилхлорида (ПВХ) обеспечивает необходимую эластичность при низких температурах и устойчивость к маслам, кислотам и щелочам, что делает кабель универсальным для различных отраслей промышленности.

Выбор именно гибкого экранированного варианта обусловлен необходимостью минимизировать риски обрыва цепи или искажения данных в подвижных узлах оборудования. Неправильный подбор кабеля может привести к ложным срабатываниям аварийных систем, остановке конвейерных линий и дорогостоящим простоям. Поэтому понимание конструкции и технических характеристик этого продукта является обязательным для инженеров-проектировщиков и специалистов по техническому обслуживанию.

Конструктивные особенности и принцип работы

Эффективность работы кабеля напрямую зависит от качества каждого слоя его конструкции. Разберем детально, из чего состоит современный гибкий контрольный экранированный кабель с ПВХ-изоляцией и как каждый элемент влияет на его эксплуатационные свойства.

Токопроводящая жила: Основа гибкости

Сердцем кабеля является медная жила. Для обеспечения высокой гибкости используется не монолитный проводник, а скрутка из множества тонких медных проволок. Класс гибкости обычно соответствует 5 или 6 по международным стандартам (например, ГОСТ или МЭК). Чем тоньше отдельные проволоки и чем больше их количество в сечении, тем выше способность кабеля выдерживать многократные изгибы.

Медь выбирается благодаря своей превосходной электропроводности. В некоторых специфических исполнениях поверхность проволок может быть луженой (покрытой оловом), что повышает коррозионную стойкость и облегчает пайку контактов, особенно в условиях повышенной влажности или агрессивных сред. Именно использование высокочистой меди, соответствующей строгим стандартам электропроводности, является одним из ключевых требований при производстве качественной кабельной продукции, такой как модели серии KVVP, выпускаемые ведущими производителями.

Изоляция жил: Барьер надежности

Каждая жила индивидуально покрывается слоем изоляции из специального ПВХ-пластиката. Этот материал отличается от обычного строительного ПВХ повышенной эластичностью и стойкостью к растрескиванию. Цветовая маркировка жил выполняется либо сплошным цветом, либо цветом с цифровой печатью, что значительно упрощает монтаж и последующее обслуживание сложных цепей управления.

Толщина изоляции рассчитывается таким образом, чтобы обеспечить необходимое электрическое сопротивление и пробивное напряжение, сохраняя при этом минимальный общий диаметр кабеля для удобства прокладки в узких кабель-каналах. Современные технологии позволяют использовать экологичные и термостойкие композиции ПВХ, что гарантирует долговечность изделия даже в жестких условиях эксплуатации.

Экранирование: Защита от помех

Наиболее важным элементом для контрольных кабелей является экран. В гибких исполнениях чаще всего применяется комбинированный экран или экран в виде оплетки из луженых медных проволок. Оплетка обеспечивает высокую механическую прочность и отличный контакт заземления по всей длине кабеля.

Альтернативным вариантом является алюминиевая фольга с дренажным проводом. Фольга обеспечивает 100% покрытие площади, эффективно защищая от высокочастотных помех, но менее устойчива к постоянным изгибам. Поэтому в высокодинамичных приложениях предпочтение отдается медной оплетке с высоким коэффициентом покрытия (обычно не менее 85%). Экран заземляется с одной или обеих сторон (в зависимости от конкретной задачи и частоты помех) для отвода наведенных токов в землю.

Оболочка: Внешняя защита

Внешняя оболочка из ПВХ служит первым рубежом защиты от механических воздействий, ультрафиолета (при наличии специальных добавок), масел и химикатов. Для гибких кабелей используется пластикат с пониженным содержанием летучих веществ, что предотвращает затвердевание материала со временем. Оболочка также имеет цветовую маркировку (часто серую, черную или оранжевую), позволяющую легко идентифицировать тип трассы на объекте.

Производитель решений: Надежность от сырья до готового изделия

Качество гибкого контрольного кабеля невозможно без ответственного подхода к производству. Ярким примером компании, сочетающей передовые технологии и строгий контроль качества, является ООО «Синьцзян Бэйфан Шитые Кабели». Это российско-китайское предприятие, базирующееся в Урумчи, прошло путь от небольшого цеха до современного промышленного комплекса площадью более 13 000 м². Специализируясь на выпуске широкого спектра кабельной продукции, компания уделяет особое внимание контрольным кабелям с пластмассовой изоляцией (включая модели типа KVVP), которые полностью соответствуют описанным выше требованиям к гибкости и экранированию.

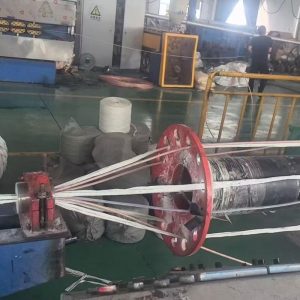

Производственная база ООО «Синьцзян Бэйфан Шитые Кабели» оснащена современным оборудованием, позволяющим выпускать более 1000 моделей кабелей, включая огнестойкие, малодымные и безгалогеновые версии. Годовая мощность предприятия достигает 300 000 километров продукции. Здесь действует полный цикл контроля качества: от входной проверки высокочистой меди и отборных изоляционных материалов до финальных испытаний в аккредитованных лабораториях. Такой подход гарантирует, что каждый метр кабеля, покидающий завод, способен выдержать заявленные нагрузки, будь то работа в угольных шахтах, на энергетических объектах или в сложных автоматизированных линиях. Наличие международных сертификатов и статус высокотехнологичного предприятия подтверждают способность компании поставлять решения, адаптированные под самые суровые условия эксплуатации.

Сферы применения и условия эксплуатации

Универсальность, которой обладает гибкий контрольный экранированный кабель с ПВХ-изоляцией, позволяет использовать его в самых разных отраслях промышленности. Однако для каждой сферы существуют свои нюансы эксплуатации, которые необходимо учитывать при проектировании.

• Станкостроение и металлообработка: В станках с ЧПУ кабель прокладывается внутри подвижных цепей (энергоцепей), где он подвергается постоянным изгибам вместе с порталами и шпинделями. Здесь критична стойкость к охлаждающим жидкостям (СОЖ) и металлической стружке.
• Робототехника: Промышленные роботы совершают сложные пространственные движения, включая скручивание. Кабели для роботов должны иметь особую конструкцию скрутки жил, предотвращающую эффект “штопора” и внутренний нагрев при деформации.
• Конвейерные системы и логистика: На сортировочных линиях и подъемниках кабели работают в условиях постоянной вибрации и растяжения. Экран здесь защищает сигналы от мощных частотных преобразователей, управляющих двигателями конвейеров.
• Энергетика и нефтегазовая отрасль: В этих сферах важны огнестойкость и низкое дымообразование. Специальные модификации ПВХ-оболочки позволяют кабелю не распространять горение и сохранять работоспособность в течение определенного времени при пожаре.
• Транспорт и лифтовое оборудование: Лифтовые кабели работают в вертикальном положении с постоянным движением вверх-вниз. Гибкость и малый вес являются определяющими факторами для снижения нагрузки на несущие элементы.

Важно отметить, что стандартный ПВХ имеет ограничения по температурному диапазону. Обычно эксплуатация допускается от -40°С до +70°С (для подвижных соединений верхний предел может быть снижен до +50°С для продления срока службы). При работе в экстремальных условиях (например, в литейных цехах или холодильных камерах) могут потребоваться специальные модификации материала, однако базовый гибкий контрольный кабель с ПВХ-изоляцией покрывает потребности 90% промышленных задач умеренного климата.

Сравнительный анализ: Гибкий кабель против Стационарного

Часто возникает вопрос: можно ли сэкономить и использовать обычный стационарный контрольный кабель в подвижных узлах? Ответ категоричен: нет. Различия в конструкции приводят к кардинально разным срокам службы и надежности.

Использование стационарного кабеля в динамике приводит к быстрому усталостному разрушению меди. Жила ломается внутри изоляции, что вызывает периодические обрывы связи, которые трудно диагностировать. Это создает риск внезапной остановки производства. Экономия на этапе закупки оборачивается многократными затратами на ремонт и простой оборудования.

Руководство по выбору: Как подобрать идеальный кабель

Выбор правильного гибкого контрольного экранированного кабеля с ПВХ-изоляцией требует учета множества параметров. Ошибка на этапе спецификации может привести к преждевременному выходу изделия из строя. Ниже приведен пошаговый алгоритм выбора.

Шаг 1: Определение количества жил и сечения

Первым делом необходимо рассчитать количество сигнальных линий. Рекомендуется закладывать резерв в 10-15% жил на случай модернизации оборудования или повреждения отдельных проводов. Сечение жилы выбирается исходя из тока нагрузки и длины трассы. Для контрольных цепей ток обычно мал, поэтому основными ограничителями являются механическая прочность и падение напряжения на длинных участках. Стандартные сечения варьируются от 0.5 мм² до 2.5 мм².

Шаг 2: Анализ условий окружающей среды

Оцените факторы, воздействующие на кабель:

• Масла и химикаты: Если кабель будет контактировать с агрессивными веществами, убедитесь, что материал ПВХ имеет соответствующую стойкость (маслостойкий вариант).
• Температура: Проверьте минимальные и максимальные температуры эксплуатации. Для холодных цехов нужен морозостойкий пластикат.
• УФ-излучение: Для наружной прокладки или помещений с мощными источниками УФ-излучения оболочка должна быть светостабилизированной (обычно черного цвета).

Шаг 3: Требования к экранированию

Определите уровень электромагнитной обстановки. Если рядом проложены силовые кабели большой мощности или работают частотные преобразователи, необходим кабель с плотной медной оплеткой. Коэффициент экранирования должен быть не менее 85%. Для особо чувствительных аналоговых сигналов (датчики веса, тензодатчики) может потребоваться индивидуальный экран для каждой пары жил в дополнение к общему экрану.

Шаг 4: Динамические нагрузки

Если кабель будет работать в энергоцепи, уточните параметры движения:

• Радиус изгиба (минимально допустимый радиус обычно составляет 7.5–10 внешних диаметров кабеля).
• Скорость перемещения и ускорение.
• Длина хода.
• Тип движения (линейное, круговое, скручивание).

Для высоких скоростей и ускорений могут потребоваться кабели специальной серии, усиленные арамидными нитями для снятия механического напряжения с жил.

Правила монтажа и эксплуатации

Даже самый качественный гибкий контрольный экранированный кабель с ПВХ-изоляцией может выйти из строя преждевременно при нарушении правил монтажа. Соблюдение следующих рекомендаций гарантирует заявленный производителем срок службы.

Подготовка к прокладке

Перед началом работ внимательно осмотрите барабан или бухту на предмет повреждений упаковки. Проверьте целостность оболочки. При прокладке в зимнее время при температуре ниже -15°С кабель рекомендуется предварительно выдержать в теплом помещении не менее 24 часов, чтобы восстановить эластичность ПВХ.

Процесс укладки

При прокладке избегайте резких перегибов и скручивания кабеля вокруг своей оси. Используйте специальные направляющие ролики. Минимальный радиус изгиба должен строго соблюдаться — его нарушение ведет к необратимой деформации жил и экрана. В энергоцепях кабель должен лежать свободно, без натяжения, но и без провисания, которое могло бы привести к перехлесту.

Важно: Не используйте кабель с поврежденной оболочкой. Даже микротрещины могут стать путем проникновения влаги и масел к токопроводящим жилам, вызывая коррозию и короткое замыкание.

Заземление экрана

Правильное заземление экрана — залог эффективной защиты от помех. Экран должен быть заземлен по всей площади контакта. Используйте специальные кабельные вводы с зажимными кольцами или хомуты, обеспечивающие надежный электрический контакт между экраном и корпусом шкафа/машины. Избегайте эффекта “косички” (расплетения экрана в длинный провод для подключения), так как это резко снижает эффективность экранирования на высоких частотах. Подключение должно быть выполнено методом 360-градусного обжима.

Тестирование

После монтажа обязательно проведите испытания:

• Проверка целостности жил (прозвонка).
• Измерение сопротивления изоляции между жилами и между жилами и экраном.
• Проверка непрерывности экрана.

Регулярное техническое обслуживание включает визуальный осмотр кабеля на предмет износа оболочки, особенно в точках входа и выхода из подвижных узлов.

Факторы, влияющие на стоимость и срок службы

Цена на гибкий контрольный экранированный кабель с ПВХ-изоляцией формируется под воздействием ряда факторов. Понимание этих аспектов помогает обосновать бюджет и выбрать оптимальное соотношение цены и качества.

Стоимость меди: Поскольку основным материалом является медь, цена кабеля напрямую коррелирует с биржевыми котировками на цветные металлы. Колебания рынка могут существенно влиять на итоговую стоимость партии.

Качество сырья: Использование первичной меди и качественного ПВХ-пластиката увеличивает себестоимость, но гарантирует стабильность параметров. Дешевые аналоги часто используют вторичную медь, которая более хрупкая, и регранулят в изоляции, быстро теряющий эластичность. Производители уровня ООО «Синьцзян Бэйфан Шитые Кабели» делают ставку исключительно на первичное сырье и собственные лаборатории контроля, что исключает риск скрытых дефектов и обеспечивает предсказуемый срок службы изделия.

Сложность конструкции: Наличие индивидуального экранирования пар, увеличение плотности оплетки, использование наполнителей и разделительных слоев повышают трудоемкость производства и цену, но необходимы для ответственных применений.

Срок службы кабеля в динамическом режиме зависит не только от качества изготовления, но и от правильности подбора под конкретную задачу. В среднем, специализированные гибкие кабели служат от 3 до 10 лет в интенсивном режиме работы. Преждевременный выход из строя чаще всего связан с неправильным радиусом изгиба, превышением допустимого количества циклов или воздействием агрессивных сред, не предусмотренных спецификацией материала.

Часто задаваемые вопросы (FAQ)

Можно ли использовать этот кабель для передачи питания двигателей?

Нет, контрольные кабели предназначены для цепей управления и сигнализации с низким током. Для питания двигателей следует использовать специальные силовые кабели соответствующего сечения и класса изоляции. Использование контрольного кабеля в силовых цепях приведет к перегреву, оплавлению изоляции и пожару.

В чем разница между экранированием фольгой и оплеткой?

Фольга обеспечивает 100% покрытие и лучше защищает от высокочастотных помех, но она менее прочная механически и не подходит для частых изгибов. Медная оплетка имеет покрытие около 85-90%, отлично работает в динамике, обеспечивает хороший контакт заземления и защиту от низкочастотных магнитных полей. Для гибких контрольных кабелей оплетка является предпочтительным вариантом.

Как правильно хранить кабель до монтажа?

Кабель следует хранить в закрытых помещениях при температуре от -30°С до +50°С, вдали от источников тепла и прямых солнечных лучей. Бухты и барабаны нельзя хранить лежа на боку — они должны стоять на торце или висеть на стеллажах, чтобы избежать деформации витков. Срок хранения обычно составляет до 5 лет при соблюдении условий.

Что делать, если кабель стал жестким на морозе?

Если кабель потерял гибкость при низкой температуре, категорически запрещается пытаться его гнуть или разматывать силой. Это приведет к растрескиванию изоляции. Кабель необходимо поместить в теплое помещение и выдержать до полного восстановления температуры и эластичности материала (обычно 24 часа).

Нужно ли заземлять экран с двух сторон?

В большинстве случаев для низкочастотных цепей управления рекомендуется заземление экрана с одной стороны (обычно со стороны источника сигнала или шкафа управления), чтобы избежать образования контурных токов. Заземление с двух сторон применяется для защиты от высокочастотных помех, но требует наличия уравнительной шины для выравнивания потенциалов. Конкретное решение зависит от проекта и уровня помех.

Заключение

Гибкий контрольный экранированный кабель с ПВХ-изоляцией является незаменимым компонентом современных автоматизированных систем. Его уникальная конструкция, сочетающая высокую гибкость, надежную защиту от помех и стойкость к внешним воздействиям, обеспечивает бесперебойную работу сложного промышленного оборудования. Правильный выбор кабеля с учетом всех условий эксплуатации, соблюдение правил монтажа и регулярное техническое обслуживание позволяют максимизировать срок службы изделий и минимизировать риски аварийных ситуаций.

Инвестиции в качественный кабельный продукт окупаются за счет снижения затрат на ремонт, уменьшения простоев и повышения общей надежности производственного процесса. При проектировании новых линий или модернизации существующих уделяйте особое внимание спецификации кабельной продукции, отдавая предпочтение проверенным решениям от надежных производителей, соответствующим международным стандартам качества и безопасности.
