Огнестойкий облученный кабель: Полный гайд 2026

Огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами — это передовое решение для систем безопасности, обеспечивающее работу цепей в условиях открытого пламени до 180 минут. Благодаря радиационной сшивке изоляции и отсутствию токсичных веществ при горении, данный продукт гарантирует эвакуацию людей и сохранность оборудования в критических ситуациях согласно строгим стандартам 2026 года.

Что такое огнестойкий облученный кабель нового поколения

В современной инфраструктуре безопасности требования к кабельной продукции достигли беспрецедентного уровня. Огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами представляет собой высокотехнологичный проводник, разработанный специально для эксплуатации в зонах с повышенным риском возгорания. В отличие от традиционных решений, где защита достигается за счет толщины оболочки или простых добавок, здесь ключевую роль играет технология радиационной модификации полимера.

Суть технологии заключается в воздействии на изоляцию потоком высокоэнергетических электронов. Этот процесс, известный как «сшивка», создает трехмерную молекулярную сетку внутри материала. Результатом становится оболочка, которая не плавится и не стекает при экстремальных температурах, а сохраняет свою форму и механическую прочность, образуя защитный коксовый слой вокруг медной жилы.

Ключевой особенностью продукта является комбинация трех критических параметров:

• Огнестойкость (Fire Resistance): Способность сохранять работоспособность цепи при прямом контакте с огнем в течение длительного времени (классы E30, E60, E90, E120 и выше).
• Низкое дымовыделение (Low Smoke): Минимизация выделения дыма при горении, что обеспечивает видимость путей эвакуации и снижает риск удушья.
• Отсутствие галогенов (Halogen Free): При термическом разложении материал не выделяет коррозионно-активных и токсичных газов (хлора, фтора), защищая электронное оборудование и здоровье людей.

Использование меди в качестве токопроводящей жилы обеспечивает стабильную электропроводность даже после длительного воздействия высоких температур, что критически важно для систем пожарной сигнализации, дымоудаления и аварийного освещения.

Технология радиационной сшивки: принцип работы и преимущества

Понимание физико-химических процессов, происходящих в кабеле при пожаре, необходимо для правильного выбора продукции. Традиционные ПВХ-кабели при нагреве выделяют едкий черный дым и хлористый водород, который мгновенно выводит из строя чувствительную электронику и делает воздух непригодным для дыхания. Облученные кабели лишены этих недостатков благодаря уникальной структуре материала.

Механизм радиационной модификации

Процесс производства начинается с экструзии полимерной композиции на медную жилу. На этом этапе материал еще является термопластичным. Затем кабель проходит через зону облучения, где подвергается воздействию пучка ускоренных электронов. Энергия электронов разрывает слабые связи в длинных полимерных цепях, создавая активные радикалы, которые немедленно образуют новые, прочные поперечные связи между соседними цепями.

Эта «сшитая» структура превращает пластик из термопласта в термореактивный материал. При последующем нагреве такой кабель не переходит в жидкое состояние. Вместо этого, при достижении температуры возгорания, специальная минеральная наполненность композиции способствует образованию твердого керамического или коксового слоя. Этот слой действует как теплоизолятор, предотвращая нагрев медной жилы до критических значений и сохраняя целостность электрической цепи.

Сравнение характеристик: Обычный vs Облученный кабель

Для наглядности рассмотрим различия в поведении материалов при экстремальных нагрузках. Ниже приведена таблица, демонстрирующая превосходство облученных решений над стандартными аналогами.

Как видно из данных, огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами обеспечивает комплексную защиту, недостижимую для других типов изоляции. Радиационная сшивка также улучшает механические свойства: кабель становится более устойчивым к растрескиванию, истиранию и воздействию агрессивных сред, что продлевает срок его службы в обычных условиях эксплуатации.

Производитель нового поколения: ООО «Синьцзян Бэйфан Шитые Кабели»

Внедрение таких передовых технологий требует наличия мощной производственной базы и строгого контроля качества. Ярким примером компании, успешно сочетающей инновации и масштабное производство, является ООО «Синьцзян Бэйфан Шитые Кабели». Это российско-китайское предприятие, базирующееся в районе Мидонг города Урумчи, прошло впечатляющий путь развития с момента основания в марте 2016 года. За короткое время компания трансформировалась из небольшого арендованного цеха в современный промышленный комплекс площадью более 13 300 м² на собственной земле, включающий заводские корпуса и офисные здания.

Специализируясь на выпуске кабельной продукции для промышленного, гражданского и энергетического секторов, завод оснащен современным оборудованием, позволяющим реализовывать сложные процессы, включая радиационную сшивку изоляции. Ассортимент предприятия насчитывает более 1000 моделей, среди которых особое место занимают огнестойкие, малодымные и безгалогеновые кабели (марки WDZ-BYJ, WDZN-YJY, NH-YJV22 и другие), полностью соответствующие описанным выше требованиям безопасности.

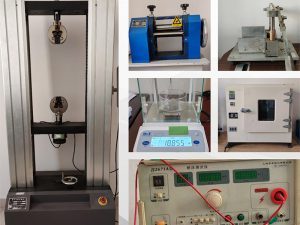

Ключевым преимуществом производителя является полный цикл контроля качества: от использования высокочистой меди и экологически безопасных компаундов до финальных испытаний в аккредитованных лабораториях. Годовая производственная мощность в 300 000 км и статус высокотехнологичного предприятия позволяют ООО «Синьцзян Бэйфан Шитые Кабели» поставлять надежную продукцию как на внутренний рынок Китая, так и на международные объекты, гарантируя соответствие самым строгим стандартам пожарной безопасности.

Нормативная база и стандарты безопасности 2026 года

Выбор кабельной продукции для ответственных объектов регламентируется строгими национальными и международными стандартами. К 2026 году требования ужесточились, особенно в секторах транспортной инфраструктуры, высотного строительства и промышленных предприятий.

Ключевые стандарты соответствия

Продукция данного класса должна проходить серию обязательных испытаний, подтверждающих заявленные характеристики. Основные нормативные документы включают:

• ГОСТ 31565-2012 (и актуальные обновления): Определяет классы пожарной опасности. Для рассматриваемого кабеля наиболее релевантны классы FRLS (огнестойкий, низкое дымо- и газовыделение) и FRHF (огнестойкий, безгалогенный).
• ГОСТ IEC 60332-3-22: Испытание на нераспространение горения при вертикальном расположении пучка кабелей. Кабель должен самостоятельно затухать после удаления источника огня.
• ГОСТ IEC 60331: Испытание на огнестойкость. Проверяется способность кабеля передавать электроэнергию или сигнал при воздействии пламени определенной температуры в течение заданного времени (например, 90 или 120 минут).
• ГОСТ IEC 61034-2: Измерение плотности дыма при горении. Показатель светопроницаемости должен оставаться высоким, чтобы не препятствовать эвакуации.
• ГОСТ IEC 60754-2: Определение коррозионной активности газов, выделяемых при горении. Измеряется кислотность (pH) и электропроводность конденсата.

Важно отметить, что наличие сертификата соответствия является обязательным условием для допуска кабеля к монтажу в системах противопожарной защиты. При приемке объекта надзорные органы требуют предоставления протоколов испытаний, где четко зафиксированы результаты тестов именно для той марки кабеля, которая использована в проекте.

Тренды 2026 года также смещаются в сторону экологической безопасности на всех этапах жизненного цикла изделия. Отсутствие галогенов означает не только безопасность при пожаре, но и возможность более безопасной утилизации отходов, что соответствует принципам устойчивого развития.

Области применения и сценарии использования

Универсальность и высокие эксплуатационные характеристики делают огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами незаменимым элементом в различных отраслях промышленности и гражданского строительства. Его применение диктуется необходимостью обеспечения непрерывности работы критически важных систем в чрезвычайных ситуациях.

Системы пожарной безопасности и оповещения

Это основная сфера применения. Кабели используются для прокладки линий:

• Автоматических установок пожаротушения (АУПТ).
• Систем пожарной сигнализации (датчики, приемно-контрольные приборы).
• Систем оповещения и управления эвакуацией (СОУЭ), включая громкоговорители и табло «Выход».
• Противодымной вентиляции (управление клапанами и вентиляторами).

В случае возгорания именно эти системы должны работать последними, направляя людей к выходам и локализуя очаг пожара. Отказ кабеля в такой момент недопустим.

Объекты с массовым пребыванием людей

Торговые центры, вокзалы, аэропорты, метрополитен, стадионы, больницы и школы относятся к зоне повышенного риска. Здесь скорость эвакуации напрямую зависит от видимости и отсутствия токсичного дыма. Использование безгалогенных кабелей снижает вероятность отравления продуктами горения, что спасает жизни.

Промышленные предприятия и энергетика

На нефтегазовых объектах, химических заводах и атомных станциях риски возгорания сочетаются с агрессивными средами. Облученная изоляция демонстрирует высокую стойкость к маслам, топливу и некоторым химикатам. Кроме того, такие кабели применяются для питания систем аварийной остановки реакторов или технологических процессов.

Высотное строительство

В небоскребах эвакуация занимает значительное время. Кабельные трассы, проходящие через шахты лифтов и вентиляционные каналы, должны обладать максимальной огнестойкостью, чтобы предотвратить распространение огня по вертикали («эффект трубы») и обеспечить работу лифтов для пожарных расчетов.

Руководство по выбору и технические параметры

При проектировании системы или закупке материалов необходимо учитывать ряд технических параметров, чтобы выбрать оптимальную модификацию продукта. Неправильный выбор может привести либо к перерасходу бюджета, либо к несоответствию требованиям безопасности.

Критерии выбора сечения и количества жил

Медные жилы в таких кабелях могут быть однопроволочными (для стационарной прокладки) или многопроволочными (класс 5 по ГОСТ, для подвижных соединений или сложных трасс). Сечение выбирается исходя из токовой нагрузки и длины линии, с обязательным учетом падения напряжения, которое в аварийном режиме не должно превышать допустимых значений для исполнительных механизмов.

Типичные конфигурации:

• 1х1.5 / 1х2.5 мм²: Для шлейфов пожарной сигнализации.
• 2х1.5 / 2х2.5 мм²: Для питания датчиков и небольших устройств.
• 4х1.5 / 4х2.5 мм² и более: Для питания вентиляторов дымоудаления, насосов пожаротушения и силовых цепей.

Класс огнестойкости (E30 – E180)

Цифра в маркировке указывает время в минутах, в течение которого кабель сохраняет работоспособность в огне. Выбор зависит от типа объекта:

• E30 (30 мин): Небольшие объекты, частный сектор, простые системы сигнализации.
• E60 (60 мин): Стандарт для большинства общественных зданий и торговых центров.
• E90-E120 (90-120 мин): Высотные здания, метрополитен, тоннели, объекты энергетики.
• E180 (180 мин): Особо ответственные объекты, АЭС, подземные сооружения большой протяженности.

Условия окружающей среды

Несмотря на высокую термостойкость, следует учитывать условия монтажа. Облученные кабели обычно имеют нижний предел температуры эксплуатации до -40°C или даже -60°C, что позволяет использовать их в северных регионах и неотапливаемых помещениях. Однако при монтаже в зимнее время при температуре ниже -15°C рекомендуется предварительный прогрев кабеля во избежание повреждения изоляции при изгибе.

Особенности монтажа и эксплуатации

Даже самый качественный огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами может потерять свои свойства при нарушении правил монтажа. Соблюдение технологий укладки является залогом долгосрочной надежности системы.

Основные правила прокладки

Монтаж должен выполняться квалифицированным персоналом с соблюдением следующих рекомендаций:

• Минимальный радиус изгиба: Для облученных кабелей он обычно составляет не менее 7-10 наружных диаметров. Превышение этого предела может нарушить структуру сшитой изоляции или повредить экран.
• Крепление: Необходимо использовать специальные негорючие клипсы, хомуты или лотки. Расстояние между точками крепления должно соответствовать весу кабеля и требованиям проекта, чтобы избежать провисания, которое может усугубить воздействие пламени.
• Разделка кабеля: При снятии изоляции следует использовать специализированный инструмент, чтобы не сделать насечек на медной жиле. Места разделки рекомендуется герметизировать специальными муфтами или термоусадочными трубками с клеевым слоем, обладающими аналогичным классом огнестойкости.
• Соседство с другими коммуникациями: Силовые и слаботочные огнестойкие линии следует прокладывать раздельно или с использованием металлических перегородок для исключения электромагнитных помех.

Типичные ошибки при монтаже

На практике часто встречаются ошибки, снижающие эффективность защиты:

1. Использование обычных пластиковых стяжек вместо металлических или негорючих аналогов. При пожаре стяжки плавятся первыми, и кабель падает в зону максимальных температур.
2. Нарушение целостности экрана при соединении. Это приводит к потере помехоустойчивости и может вызвать ложные срабатывания системы сигнализации.
3. Прокладка в одном лотке с обычными горючими кабелями. В случае возгорания обычных кабелей тепловой поток может превысить расчетные значения для огнестойкой линии.

Регулярное техническое обслуживание, включающее визуальный осмотр целостности оболочки и проверку сопротивления изоляции, позволяет своевременно выявлять потенциальные проблемы.

Факторы ценообразования и экономическая эффективность

Стоимость огнестойкого облученного кабеля с низким дымовыделением и без галогенов с медными жилами существенно выше, чем у стандартной кабельной продукции. Однако анализ полной стоимости владения (TCO) показывает его экономическую целесообразность для ответственных проектов.

Из чего складывается цена?

Формирование конечной стоимости зависит от нескольких ключевых факторов:

• Стоимость сырья: Медь является биржевым товаром, и ее цена волатильна. Высокое содержание чистой меди в жиле составляет значительную часть себестоимости. Специальные безгалогенные компаунды и добавки также дороже обычного ПВХ.
• Технология производства: Процесс радиационного облучения требует дорогостоящего оборудования (ускорителей электронов) и высоких затрат на электроэнергию, что увеличивает цену готового изделия.
• Сертификация: Процедуры испытаний на огнестойкость сложны и дороги. Стоимость сертификации каждой марки кабеля закладывается в цену партии.
• Конструкция: Наличие экрана, брони, количество жил и сечение напрямую влияют на расход материалов.

Экономическое обоснование выбора

Почему стоит инвестировать в более дорогой кабель? Ответ кроется в оценке рисков:

• Предотвращение убытков: Отказ системы пожаротушения из-за расплавленного кабеля может привести к полному уничтожению здания и оборудования. Ущерб исчисляется миллионами, тогда как разница в стоимости кабеля составляет проценты от сметы.
• Сохранение человеческих жизней: Никакая сумма не может компенсировать потерю здоровья или жизни людей из-за токсичного дыма. Юридическая ответственность владельцев объектов за использование несертифицированной продукции крайне высока.
• Снижение затрат на восстановление: Отсутствие коррозионных газов означает, что электронное оборудование в смежных помещениях не будет повреждено кислотным налетом после пожара, что упрощает и удешевляет восстановительные работы.

Таким образом, выбор качественного облученного кабеля является не статьей расходов, а инвестицией в безопасность и устойчивость бизнеса.

Часто задаваемые вопросы (FAQ)

В чем главное отличие облученного кабеля от кабеля с минеральной изоляцией (MI)?

Кабели с минеральной изоляцией (медь в оксиде магния) обладают абсолютной негорючестью, но они значительно жестче, сложнее в монтаже (требуют специальной разделки) и дороже. Облученный полимерный кабель предлагает гибкость, удобство монтажа и сопоставимые показатели огнестойкости (до 180 мин) при меньшей стоимости, являясь оптимальным балансом для большинства современных проектов.

Можно ли использовать этот кабель для наружной прокладки под солнцем?

Большинство марок огнестойких облученных кабелей имеют оболочку, устойчивую к ультрафиолетовому излучению, однако для длительной эксплуатации на открытом воздухе необходимо проверять конкретную маркировку производителя. Часто требуется дополнительная защита или выбор модификации с усиленной УФ-стойкостью. Рекомендуется уточнять этот параметр в технической документации перед покупкой.

Какой срок службы у огнестойкого облученного кабеля?

При соблюдении условий эксплуатации и монтажа срок службы таких кабелей составляет не менее 25-30 лет. Радиационная сшивка стабилизирует полимер, замедляя процессы старения, окисления и растрескивания, что делает их долговечнее обычных аналогов.

Обязательно ли менять весь кабель при частичном повреждении?

При механическом повреждении изоляции участок кабеля подлежит замене или ремонту с использованием специальных огнестойких муфт. Просто замотать место повреждения обычной изолентой недопустимо, так как это нарушит огнестойкость всей линии. Ремонт должен восстанавливать исходные характеристики защиты.

Подходит ли данный кабель для влажных помещений?

Да, конструкция кабеля предусматривает защиту от влаги. Однако степень влагозащищенности зависит от наличия внешней оболочки и ее качества. Для помещений с высокой влажностью или возможностью затопления рекомендуется выбирать кабели с дополнительной гидроизоляцией или прокладывать их в герметичных системах.

Заключение

В условиях современных требований к безопасности огнестойкий облученный кабель с низким дымовыделением и без галогенов с медными жилами становится стандартом де-факто для оснащения социально значимых и промышленных объектов. Сочетание передовой технологии радиационной сшивки, экологичности материалов и подтвержденной временем надежности делает его безальтернативным выбором для систем, где цена ошибки слишком высока.

Инвестируя в качественную кабельную продукцию от таких проверенных производителей, как ООО «Синьцзян Бэйфан Шитые Кабели», вы обеспечиваете не только соответствие строгим нормам 2026 года, но и реальную защиту активов и жизней. При выборе поставщика обращайте внимание на наличие актуальных сертификатов, репутацию производителя и соблюдение технологий монтажа, ведь безопасность складывается из каждого элемента системы.
