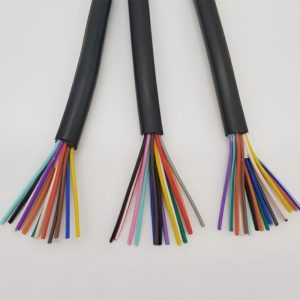

Бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой: Полное руководство

Бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой — это специализированный проводник, предназначенный для передачи сигналов управления и измерения в условиях повышенных механических нагрузок. Его ключевая особенность заключается в наличии защитного слоя из оцинкованных стальных лент, который предотвращает повреждение жил при прокладке в земле, туннелях или на открытых эстакадах. Данный тип кабеля является стандартом надежности для промышленных объектов, где критически важна бесперебойная работа систем автоматики и релейной защиты.

Что такое бронированный контрольный кабель: определение и назначение

В современной электроэнергетике и промышленной автоматизации надежность линий связи играет решающую роль. Бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой представляет собой сложную инженерную конструкцию, разработанную для работы в агрессивных средах. В отличие от обычных небронированных аналогов, данная продукция способна выдерживать значительные растягивающие усилия, давление грунта и воздействие грызунов.

Основное назначение этого класса кабельной продукции — фиксированное присоединение к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств. Он используется для передачи сигналов управления напряжением до 660 В переменного тока частотой до 100 Гц или до 1000 В постоянного тока. Благодаря двойной изоляции и металлической броне, такой кабель часто выбирают для прокладки в траншеях без использования дополнительных труб, что существенно снижает стоимость монтажных работ.

Конструктивно изделие состоит из нескольких ключевых элементов: токопроводящих жил (медных или алюминиевых), индивидуальной и общей изоляции, экрана (при необходимости), бронирующего покрова из стальных лент и наружной оболочки из поливинилхлоридного пластиката (ПВХ). Именно сочетание гибкости внутренних жил и жесткости внешней брони делает этот продукт универсальным решением для сложных промышленных задач.

Конструктивные особенности и принцип работы

Понимание внутреннего устройства кабеля необходимо для правильного выбора модели под конкретные задачи эксплуатации. Каждый слой в конструкции бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой выполняет строго определенную функцию, обеспечивая общую надежность системы.

Токопроводящие жилы

Сердцем кабеля являются многопроволочные или однопроволочные жилы. В большинстве высококачественных исполнений используется медь, обладающая высокой электропроводностью и стойкостью к окислению. Класс гибкости жил обычно соответствует 5 или 6 классу по ГОСТ, что позволяет прокладывать кабель на трассах с большим количеством поворотов и изгибов без риска повреждения проводника.

Изоляция и скрутка

Каждая жила покрыта слоем изоляции из ПВХ-пластиката пониженной пожароопасности. Цветовая маркировка жил выполняется либо сплошным цветом, либо с использованием цифр, что упрощает монтаж и последующее обслуживание линий. Жилы скручиваются в пары, тройки или четверки, а затем в общий сердечник. Шаг скрутки подбирается таким образом, чтобы минимизировать индуктивные помехи между соседними проводниками.

Экранирование

Для защиты передаваемых сигналов от электромагнитных помех (EMI) многие модели оснащаются экраном. Это может быть обмотка из медной ленты или фольгированный слой с дренажным проводом. Экран заземляется с обоих концов линии, создавая клетку Фарадея, которая блокирует внешние наводки от силового оборудования, частотных преобразователей и линий высокого напряжения.

Броня из стальных лент

Ключевым элементом, дающим название продукту, является броня. Она выполняется в виде двух лент из оцинкованной стали, наложенных друг на друга с перекрытием. Такая схема обеспечивает 100% покрытие поверхности кабеля, защищая его от проникновения влаги, механических проколов и повреждений зубами грызунов. Стальные ленты также принимают на себя механические нагрузки при усадке грунта или вибрациях оборудования.

Наружная оболочка из ПВХ

Финальным слоем служит шланг из поливинилхлоридного пластиката. Современный ПВХ для кабельной промышленности обладает рядом улучшенных свойств: он не распространяет горение при одиночной прокладке, устойчив к ультрафиолетовому излучению (в специальных исполнениях), маслостоек и сохраняет эластичность при низких температурах. Оболочка плотно облегает броню, фиксируя её и предотвращая коррозию металлических элементов.

Технические характеристики и параметры

При выборе бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой необходимо руководствоваться строгими техническими параметрами. Отклонение от требуемых характеристик может привести к преждевременному выходу линии из строя или нарушению правил безопасности.

• Номинальное напряжение: до 660 В (переменный ток) и до 1000 В (постоянный ток).
• Частота переменного тока: до 100 Гц.
• Температурный диапазон эксплуатации: стандартные исполнения работают от -50°C до +50°C. Специальные морозостойкие версии могут эксплуатироваться при температурах до -60°C.
• Температура прокладки: допускается монтаж без предварительного подогрева при температуре не ниже -15°C. При более низких температурах требуется прогрев кабеля.
• Допустимый радиус изгиба: не менее 10 наружных диаметров кабеля для многожильных исполнений и не менее 15 диаметров для кабелей с однопроволочными жилами.
• Срок службы: при соблюдении условий эксплуатации составляет не менее 15 лет, а зачастую достигает 30 лет и более.
• Стойкость к влаге: кабель способен длительно работать в среде с относительной влажностью до 98% при температуре +35°C.

Важно отметить, что сопротивление изоляции должно составлять не менее 10 МОм·км при температуре +20°C. Для кабелей, предназначенных для работы в условиях повышенной пожарной опасности, используются индексированные маркировки (например, нг(А), нг(А)-FRLS), указывающие на категорию огнестойкости и низкое дымо- и газовыделение.

Преимущества использования стальной брони под ПВХ

Почему инженеры и проектировщики все чаще отдают предпочтение именно бронированным решениям? Анализ рыночных тенденций и отзывов эксплуатационных служб выявляет ряд неоспоримых преимуществ данной конструкции перед альтернативными методами защиты.

Максимальная механическая защита

Главное преимущество — способность выдерживать серьезные физические воздействия. При прокладке в земле кабель постоянно подвергается давлению грунтовых масс, воздействию камней и корней деревьев. Стальная лента эффективно распределяет точечное давление по всей поверхности, предотвращая сдавливание жил и нарушение целостности изоляции. Это особенно актуально для промышленных зон, где возможно движение тяжелой техники над трассой кабельной линии.

Защита от биологических факторов

Грызуны представляют серьезную угрозу для кабельных линий, особенно в подвалах, коллекторах и на открытых территориях. Обычная ПВХ-оболочка легко прогрызается крысами или мышами, что приводит к коротким замыканиям и авариям. Стальная броня является непреодолимым барьером для зубов животных, гарантируя долговременную сохранность линии.

Экономическая эффективность монтажа

Использование бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой позволяет исключить затраты на покупку и установку металлических труб или коробов при подземной прокладке. Кабель укладывается непосредственно в траншею (часто на песчаную подушку), что сокращает время монтажных работ и расход материалов. Кроме того, снижается трудоемкость обслуживания, так как риск случайного повреждения лопатой при земляных работах значительно ниже благодаря жесткости конструкции.

Устойчивость к внешним воздействиям

Комбинация стали и качественного ПВХ обеспечивает стойкость к химически активным средам, маслам, бензину и щелочам. Это делает кабель пригодным для использования на нефтеперерабатывающих заводах, химических производствах и в шахтах. Наружная оболочка также защищает стальную броню от коррозии, продлевая срок службы всего изделия.

Сферы применения и условия эксплуатации

Универсальность бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой позволяет использовать его в самых разнообразных отраслях промышленности и инфраструктуры. Правильный подбор марки кабеля под конкретные условия среды является залогом безопасности объекта.

Промышленные предприятия и заводы

На крупных производственных площадках кабель используется для подключения датчиков, исполнительных механизмов, приводов клапанов и систем телемеханики. Высокий уровень электромагнитных помех от мощных двигателей и трансформаторов требует наличия экрана, а сложная инфраструктура цехов — надежной механической защиты.

Энергетика и подстанции

В энергосистемах данный тип кабеля применяется для цепей релейной защиты, автоматики и управления выключателями. Надежность этих линий критична: любой сбой может привести к отключению целых районов или повреждению дорогостоящего оборудования. Бронированные кабели прокладываются в кабельных каналах, туннелях и непосредственно в грунте на территории подстанций.

Транспортная инфраструктура

Железные дороги, метрополитен и аэропорты используют такие кабели для систем сигнализации, централизации и блокировки (СЦБ), освещения тоннелей и управления светофорами. Условия эксплуатации здесь характеризуются высокой вибрацией, наличием блуждающих токов и необходимостью работы в широком температурном диапазоне.

Нефтегазовый сектор

На добывающих и перерабатывающих объектах, расположенных часто в удаленных и суровых климатических зонах, кабель должен выдерживать экстремальные холода и агрессивные углеводороды. Исполнения с маслобензостойким ПВХ и усиленной броней являются стандартом для таких проектов.

Подземная прокладка

Это наиболее распространенный сценарий использования. Кабель укладывается в траншеи глубиной от 0,7 метра и более. Отсутствие необходимости в дополнительной защите трубами делает этот метод самым экономичным для организации длинных трасс между зданиями или сооружениями.

Производитель качества: ООО «Синьцзян Бэйфан Шитые Кабели»

Выбор надежного поставщика так же важен, как и правильный подбор технических характеристик кабеля. Ярким примером компании, сочетающей передовые технологии и строгий контроль качества, является ООО «Синьцзян Бэйфан Шитые Кабели». Это российско-китайское предприятие, базирующееся в районе Мидонг города Урумчи (Синьцзян-Уйгурский автономный район), прошло впечатляющий путь развития с момента основания в марте 2016 года. Начав с небольшого арендованного производства площадью 1000 м², компания выросла в современный промышленный комплекс на собственной территории площадью 20 му (около 13 300 м²), включающий заводские цеха общей площадью 6000 м² и офисное здание площадью 1500 м².

Специализация компании полностью соответствует требованиям современного рынка: выпуск кабельно-проводниковой продукции для промышленного, гражданского и энергетического секторов. В ассортименте предприятия представлено более 1000 моделей в восьми основных категориях, включая контрольные кабели с пластмассовой изоляцией (до 450–750 В), силовые кабели с изоляцией из сшитого полиэтилена (до 35 кВ), огнестойкие кабели с минеральной изоляцией, а также специализированные решения для угольных шахт. Среди популярных марок, выпускаемых заводом, можно найти аналоги обсуждаемого в статье продукта, такие как KVVP, YJV22, NH-YJV22 и другие, соответствующие самым жестким стандартам безопасности.

Ключевым преимуществом ООО «Синьцзян Бэйфан Шитые Кабели» является полный цикл контроля качества. На всех этапах — от закупки высокочистой меди и алюминия до финальной упаковки — действует многоступенчатая система проверки. Компания использует только экологически безопасные, термостойкие и малодымные композиционные материалы для изоляции. Собственная аккредитованная лаборатория позволяет проводить входной, операционный и выходной контроль, гарантируя соответствие каждой партии заявленным характеристикам. Годовая производственная мощность предприятия достигает 300 000 километров кабельной продукции, а объем выпуска в 2023 году составил 200 миллионов юаней, что в 20 раз превышает показатели года основания.

Предприятие обладает полным пакетом необходимых сертификатов, включая лицензию на производство промышленной продукции, обязательную сертификацию CCC, а также сертификаты качества, экологии и безопасности для работы в угольной промышленности. Статус высокотехнологичного и инновационного предприятия подтверждает приверженность компании развитию научно-технической базы. Продукция ООО «Синьцзян Бэйфан Шитые Кабели» успешно поставляется как на внутренний рынок Китая, так и на международные объекты, обеспечивая надежность энергосистем и инфраструктуры в самых суровых условиях эксплуатации.

Сравнительная таблица: Типы исполнений кабеля

Для удобства выбора рассмотрим сравнение различных модификаций бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой, доступных в текущем ассортименте продукции ведущих производителей, включая линейку ООО «Синьцзян Бэйфан Шитые Кабели». Различия касаются материала жил, наличия экрана и характеристик оболочки.

Выбор между медью и алюминием зависит от бюджета проекта и требований к электрическому сопротивлению. Медные кабели предпочтительнее для цепей с малыми токами и высоким уровнем помех, тогда как алюминиевые могут использоваться для менее ответственных линий большой протяженности. Огнестойкие версии обязательны для объектов социальной инфраструктуры и взрывоопасных производств.

Руководство по монтажу и эксплуатации

Даже самый качественный бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой, произведенный на современном заводе, может выйти из строя при нарушении технологии монтажа. Соблюдение следующих рекомендаций позволит максимально реализовать заложенный ресурс изделия.

Подготовка к прокладке

Перед началом работ необходимо осмотреть барабан с кабелем на предмет внешних повреждений. Проверьте целостность наружной оболочки и бирок. Если прокладка планируется при температуре ниже -15°C, кабель необходимо выдержать в теплом помещении не менее суток или прогреть специальным током/горячим воздухом. Холодный ПВХ становится хрупким и может треснуть при раскатке.

Процесс укладки

• Раскатка: Используйте специальные домкраты для вращения барабана. Не допускайте волочения кабеля по земле, камням или острым кромкам конструкций. Это может повредить наружную оболочку и оголить броню.
• Радиус изгиба: Строго соблюдайте минимальный радиус изгиба (10-15 диаметров). Слишком крутой поворот приведет к деформации стальных лент брони и возможному повреждению изоляции внутренних жил.
• Заземление брони: Это критически важный этап. Стальная броня должна быть надежно заземлена с обоих концов линии (или с одного конца, в зависимости от проектного решения для защиты от блуждающих токов). Для этого используйте медные заземляющие проводники, прикрепленные к бронированным лентам специальными хомутами или пайкой.

Разделка кабеля

При разделке конца кабеля для подключения используйте специальный инструмент для снятия брони. Аккуратно надрежьте стальную ленту кольцевым ножом, не задевая внутреннюю оболочку. Снимите ленты, зачистите место контакта для заземления. Удалите внутренние слои, стараясь не повредить изоляцию жил. Концы жил следует оконцевать наконечниками соответствующего сечения.

Эксплуатация и обслуживание

В процессе эксплуатации рекомендуется проводить периодические визуальные осмотры доступных участков трассы. Особое внимание уделяйте местам входа кабеля в здания и точки заземления. Раз в несколько лет (согласно графику ППР) следует измерять сопротивление изоляции мегаомметром. Снижение сопротивления ниже нормы сигнализирует о увлажнении или повреждении изоляции.

Как выбрать надежного поставщика и избежать подделок

Рынок кабельной продукции насыщен предложениями, однако качество бронированного контрольного кабеля со стальной лентой под ПВХ-оболочкой может существенно различаться у разных производителей. Использование некондиционного кабеля несет риски аварий и финансовых потерь.

Критерии выбора производителя

Отдавайте предпочтение заводам, имеющим собственную производственную базу и лабораторию контроля качества, таким как ООО «Синьцзян Бэйфан Шитые Кабели». Наличие сертификатов соответствия ГОСТ, ТУ или международным стандартам (CCC) является обязательным требованием. Запросите у поставщика протоколы испытаний последней партии продукции. Крупные производители обычно предоставляют паспорт качества на каждую бухту или барабан.

На что обратить внимание при приемке

• Маркировка: На оболочке кабеля через каждый метр должна быть нанесена четкая маркировка с названием завода, маркой кабеля, годом выпуска и метражом. Нечеткая или стирающаяся надпись — признак контрафакта.
• Геометрия: Кабель должен иметь правильную круглую форму. Видимая овальность может свидетельствовать о нарушениях в процессе экструзии или использовании некачественных материалов.
• Состояние брони: Стальные ленты должны плотно прилегать друг к другу без зазоров и вспучиваний. Следы ржавчины на новой продукции недопустимы.
• Гибкость: Качественный кабель должен сохранять гибкость при комнатной температуре. Чрезмерная жесткость может указывать на использование вторичного сырья для ПВХ.

Ценообразование

Цена на бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой формируется исходя из стоимости меди (или алюминия), объема используемого пластика и сложности производства. Слишком низкая цена по сравнению со среднерыночным уровнем должна насторожить. Часто демпинг достигается за счет занижения сечения жил (недолив меди), использования тонкой изоляции или некондиционной стали для брони, что напрямую влияет на безопасность.

Часто задаваемые вопросы (FAQ)

Можно ли прокладывать данный кабель без заземления брони?

Нет, заземление брони является обязательным требованием правил устройства электроустановок (ПУЭ). Незаземленная металлическая броня может оказаться под напряжением в случае пробоя изоляции, создавая угрозу поражения электрическим током для персонала. Кроме того, заземление необходимо для эффективной работы экрана против помех.

Какой срок хранения у бронированного кабеля?

При хранении в закрытых складских помещениях срок годности кабеля практически не ограничен. Однако рекомендуется периодически (раз в год) проверять состояние наружной оболочки и при необходимости перематывать барабаны, если кабель хранился долгое время без движения, чтобы избежать деформации нижних слоев.

Подходит ли этот кабель для прокладки в воде?

Стандартное исполнение с ПВХ-оболочкой предназначено для прокладки в земле и воздухе. Для длительной прокладки непосредственно в воде (под водой) требуются специальные кабели с усиленной гидроизоляцией (например, с свинцовой оболочкой или специальной полимерной защитой). Кратковременное попадание в воду при монтаже допустимо, но постоянная эксплуатация в водной среде не рекомендуется без уточнения конкретной марки у производителя.

В чем разница между броней из лент и броней из проволок?

Броня из стальных лент предназначена primarily для защиты от сдавливания и механических повреждений при прокладке в земле. Броня из стальных оцинкованных проволок используется там, где ожидаются значительные растягивающие усилия (например, вертикальная прокладка в шахтах, подводные переходы, подвесные линии). Для большинства контрольных цепей в грунте ленточная броня является оптимальным выбором.

Можно ли сваривать вблизи проложенного кабеля?

Проведение сварочных работ в непосредственной близости от кабельных трасс требует осторожности. Попадание искр на ПВХ-оболочку может вызвать её возгорание или оплавление. Рекомендуется закрывать кабель негорючими материалами (асбестовыми полотнами, металлическими листами) во время сварки. Также следует учитывать возможность воздействия блуждающих токов от сварочного аппарата на металлическую броню.

Заключение

Бронированный контрольный кабель со стальной лентой под ПВХ-оболочкой остается незаменимым элементом современной промышленной инфраструктуры. Сочетание высокой механической прочности, отличных изоляционных свойств и устойчивости к внешним факторам делает его лучшим выбором для организации надежных линий управления и сигнализации. Инвестиции в качественный бронированный кабель, произведенный такими проверенными компаниями, как ООО «Синьцзян Бэйфан Шитые Кабели», окупаются долгим сроком безаварийной службы и снижением затрат на ремонт и обслуживание сетей.

При реализации проектов важно не только правильно подобрать марку кабеля, но и обеспечить квалифицированный монтаж с соблюдением всех технологических норм. Выбор сертифицированного поставщика, гарантирующего соответствие продукции заявленным стандартам и использующего только высококачественное сырье, является финальным шагом к созданию безопасной и эффективной системы электроснабжения вашего предприятия.
