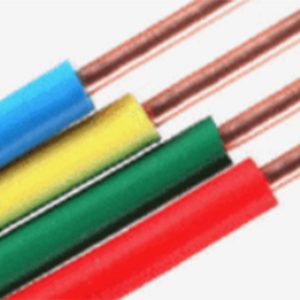

Провод гибкий с медным сердечником и ПВХ-изоляцией: Полный гид

Провод гибкий с медным сердечником и ПВХ-изоляцией — это универсальное электротехническое изделие, предназначенное для подключения подвижных механизмов и стационарного монтажа в условиях ограниченного пространства. Благодаря многопроволочной структуре жилы из чистой меди и оболочке из поливинилхлорида, данный кабель обеспечивает высокую проводимость, устойчивость к многократным изгибам и надежную защиту от внешних воздействий. Выбор такого провода гарантирует безопасность электрической сети и долговечность соединений при соблюдении правил эксплуатации.

Что такое провод гибкий с медным сердечником и ПВХ-изоляцией: определение и назначение

В современной электротехнике понятие «гибкий провод» охватывает широкий спектр изделий, однако ключевым стандартом качества остается сочетание материалов: медная жила и ПВХ-изоляция. Провод гибкий с медным сердечником и ПВХ-изоляцией представляет собой кабельную продукцию, где токопроводящая жила состоит из множества скрученных между собой тонких медных проволочек (класс гибкости 5 или 6 по ГОСТ), а изоляция выполнена из пластиката поливинилхлорида.

Главное отличие от моножильных аналогов заключается в способности выдерживать динамические нагрузки. Если обычный однопроволочный кабель предназначен для скрытой проводки в стенах, где он остается неподвижным десятилетиями, то гибкий вариант создан для ситуаций, требующих частых перемещений, вибраций или прокладки в сложных трассах с большим количеством поворотов.

Область применения таких проводов обширна: от подключения бытовых приборов (утюги, фены, удлинители) до промышленного оборудования (станки, роботизированные манипуляторы, крановые установки). Использование меди обеспечивает минимальное электрическое сопротивление, что снижает потери энергии и нагрев кабеля, а ПВХ-оболочка защищает от влаги, масел и механических повреждений.

Конструктивные особенности и принцип работы

Эффективность работы данного типа кабеля базируется на физической структуре его компонентов. Медная жила не является цельным стержнем; она формируется путем скручивания десятков или сотен тончайших проволок диаметром от 0,1 мм до 0,4 мм. Такая конструкция распределяет механическое напряжение при изгибе равномерно по всему сечению, предотвращая ломкость металла, которая неизбежна в монолитных жилах при многократной деформации.

Изоляция из поливинилхлорида (ПВХ) выполняет двойную функцию: электрическую изоляцию и механическую защиту. Современные составы ПВХ-пластикатов обладают высокой диэлектрической прочностью, не поддерживают горение (при наличии специальных добавок) и сохраняют эластичность в широком температурном диапазоне. Принцип работы прост: медь передает электрический ток с максимальной эффективностью, а ПВХ удерживает заряд внутри проводника и изолирует его от окружающей среды.

Важно отметить, что качество скрутки жил напрямую влияет на гибкость. В изделиях высшего класса гибкости проволоки могут быть дополнительно облужены оловом для предотвращения окисления меди и улучшения контакта в клеммах, особенно в агрессивных средах.

Технические характеристики и стандарты качества

При выборе кабеля критически важно опираться на нормативные документы. На постсоветском пространстве основным регулирующим документом является ГОСТ, в частности ГОСТ 22483-2012 («Жилы токопроводящие для кабелей, проводов и шнуров») и ГОСТ 6323-79 (для проводов с ПВХ изоляцией). Эти стандарты жестко регламентируют параметры, которым должен соответствовать провод гибкий с медным сердечником и ПВХ-изоляцией.

Классы гибкости и структура жилы

Согласно стандартам, гибкость провода определяется классом жилы. Для рассматриваемого типа продукции актуальны следующие классы:

• Класс 5: Предназначен для фиксированного монтажа, но допускает ограниченное количество изгибов при прокладке. Жила состоит из меньшего количества проволок большего диаметра.
• Класс 6: Самый высокий класс гибкости. Используется для шнуров, подключаемых к подвижным элементам. Жила состоит из максимального количества тончайших проволок, обеспечивая радиус изгиба до 5–7,5 диаметров кабеля без повреждения структуры.

Выбор между этими классами зависит от условий эксплуатации. Для удлинения стационарного оборудования достаточно класса 5, тогда как для ручного электроинструмента или подвижных узлов станков необходим исключительно класс 6.

Параметры изоляции и защитные свойства

Поливинилхлоридная изоляция характеризуется рядом ключевых показателей, определяющих срок службы изделия:

• Рабочее напряжение: Стандартные бытовые и промышленные провода с ПВХ изоляцией рассчитаны на напряжение до 450/750 В или 380/660 В переменного тока частотой до 400 Гц.
• Температурный режим: Стандартный ПВХ сохраняет свои свойства в диапазоне от -50°C до +70°C. При температурах выше +70°C материал может размягчаться, теряя механическую прочность, а при экстремально низких температурах (ниже паспортных значений) становится хрупким.
• Огнестойкость: Обычный ПВХ горюч. Однако существуют модификации с индексом «нг» (не распространяющий горение), которые самозатухают при удалении источника огня. Это критически важный параметр для групповой прокладки кабелей.
• Стойкость к среде: ПВХ устойчив к воздействию влаги, кислот, щелочей, минеральных масел и плесневых грибов, что делает провод пригодным для использования в цехах, гаражах и сырых помещениях.

Преимущества и недостатки использования медных проводов с ПВХ

Анализ эксплуатационных характеристик позволяет выделить явные преимущества данной категории продукции перед альтернативами, такими как алюминиевые кабели или провода с резиновой изоляцией.

Ключевые преимущества

Высокая электропроводность: Медь обладает одним из самых низких показателей удельного сопротивления среди металлов. Это позволяет использовать провода меньшего сечения для передачи той же мощности по сравнению с алюминием, экономя место в кабель-каналах и снижая вес конструкции.

Механическая надежность: Многопроволочная структура в сочетании с эластичным ПВХ создает изделие, устойчивое к вибрациям. Там, где монолитный провод быстро устанет и сломается, гибкий медный шнур прослужит годы. Это особенно важно для вибрирующего оборудования.

Удобство монтажа: Гибкость значительно упрощает процесс укладки. Кабель легко огибает углы, проходит через узкие отверстия и плотно укладывается в распределительные коробки. Контакты в клеммах получаются более плотными за счет большой площади соприкосновения множества проволочек с зажимом (при условии использования правильных наконечников).

Химическая инертность: ПВХ-изоляция не подвержена коррозии, не гниет и устойчива к большинству химических реагентов, встречающихся в быту и промышленности. Это расширяет географию применения от ванных комнат до химических лабораторий.

Ограничения и нюансы эксплуатации

Несмотря на достоинства, провод гибкий с медным сердечником и ПВХ-изоляцией имеет ряд ограничений, которые необходимо учитывать:

• Чувствительность к ультрафиолету: Стандартный ПВХ под воздействием прямых солнечных лучей со временем теряет пластификаторы, становится жестким и трескается. Для уличной прокладки под открытым солнцем требуются специальные марки с УФ-стабилизацией или использование гофротруб.
• Ограниченный температурный диапазон: По сравнению с силиконовой или резиновой изоляцией, ПВХ имеет более узкий рабочий диапазон. При сильных морозах ниже -40…-50°C он дубеет, а при нагреве выше +70°C начинает течь.
• Стоимость: Медь является дорогостоящим цветным металлом, что делает такие провода дороже алюминиевых аналогов. Однако разница в цене компенсируется надежностью и отсутствием необходимости в регулярном обслуживании контактов (подтяжке), характерном для алюминия.
• Риск окисления концов: Тонкие медные проволочки на воздухе могут окисляться быстрее, чем моножила, если не использовать луженые варианты или специальные наконечники. Окисленная медь хуже проводит ток и греется.

Как выбрать подходящий провод: руководство покупателя

Рынок электротехнической продукции насыщен различными модификациями. Чтобы выбрать оптимальный провод гибкий с медным сердечником и ПВХ-изоляцией, необходимо руководствоваться конкретными параметрами задачи, а не только ценой. Надежность конечного продукта напрямую зависит от репутации производителя и соблюдения им технологических процессов.

Ярким примером ответственного подхода к производству является компания ООО «Синьцзян Бэйфан Шитые Кабели». Это российско-китайское предприятие, расположенное в Урумчи, прошло путь от небольшого цеха до современного промышленного комплекса площадью более 13 000 м². Специализируясь на выпуске кабельной продукции для промышленных, гражданских и энергетических нужд, компания уделяет особое внимание качеству сырья. В производстве используются исключительно высокочистые медные проводники и экологически безопасные изоляционные композиции, что гарантирует соответствие заявленным характеристикам гибкости и проводимости. Наличие собственной лаборатории и строгого многоступенчатого контроля качества позволяет бренду предлагать продукцию, которая полностью отвечает требованиям безопасности и долговечности, описанным в данном руководстве.

Шаг 1: Определение сечения жилы

Сечение провода выбирается исходя из планируемой нагрузки (мощности подключаемых приборов) и длины линии. Чем больше мощность и длиннее кабель, тем больше должно быть сечение для предотвращения падения напряжения и перегрева.

Для бытовой проводки и удлинителей обычно используются следующие стандарты:

• 0,5 – 0,75 мм²: Подходит для маломощной техники (освещение, зарядные устройства, аудиоаппаратура).
• 1,5 мм²: Стандарт для розеточных групп в жилых помещениях, подключения большинства бытовых приборов мощностью до 3,5 кВт.
• 2,5 мм²: Используется для мощных потребителей (стиральные машины, кондиционеры, электроплиты варочные панели).
• 4,0 мм² и выше: Применяется для ввода в дом, подключения проточных водонагревателей или промышленного оборудования.

Важно помнить правило запас: всегда лучше выбрать сечение на шаг выше расчетного, особенно если кабель будет проложен в пучке с другими проводами, где теплоотвод затруднен.

Шаг 2: Количество жил

Количество жил зависит от типа сети:

• Двухжильные: Для сетей без заземления (старый фонд, некоторые типы освещения).
• Трехжильные: Стандарт для современных сетей (Фаза, Ноль, Заземление). Обязательно для всех розеточных групп и металлического оборудования.
• Четырех- и пятижильные: Для трехфазных сетей (промышленность, частные дома с трехфазным вводом).

Шаг 3: Условия окружающей среды

Если провод планируется использовать на улице, в неотапливаемом гараже или вблизи источников тепла, необходимо уточнить марку кабеля. Базовая аббревиатура (например, ПВС) подразумевает стандартный ПВХ. Для суровых условий следует искать маркировки:

• ХЛ: Хладостойкое исполнение (работает до -60°C).
• нг: Не распространяет горение (важно для деревянных домов и офисов).
• LS: Low Smoke (низкое дымообразование при горении).

Сравнительный анализ популярных типов гибких проводов

В рамках одного бренда или производственной линейки часто представлены различные типы проводов, которые внешне могут быть похожи, но имеют разное назначение. Понимание этих различий критично для безопасности. Например, в ассортименте ведущих производителей, таких как ООО «Синьцзян Бэйфан Шитые Кабели», представлено более 1000 спецификаций, включая как стандартные провода с ПВХ-изоляцией (BV, RVV), так и специализированные огнестойкие и контрольные кабели, что позволяет подобрать решение под любую задачу.

ПВС против ШВВП: в чем разница?

Два самых распространенных типа гибких проводов с медью и ПВХ — это ПВС (Провод Виниловый Соединительный) и ШВВП (Шнур Виниловый Виниловый Плоский). Несмотря на схожесть материалов, их назначение различается.

ПВС имеет круглое сечение и более толстую изоляцию. Он предназначен для нестационарного подключения электроприборов, а также может использоваться для стационарной проводки (скрытой и открытой) в жилых и административных зданиях. Его конструкция более robust, он выдерживает большее количество циклов на растяжение и изгиб.

ШВВП имеет плоскую форму и более тонкую изоляцию. Согласно действующим нормам, он предназначен исключительно для присоединения бытовых приборов (светильников, мелкой техники) и изготовления удлинителей. Использовать ШВВП для стационарной электропроводки в стенах запрещено, так как его ресурс и степень защиты ниже, чем у ПВС.

Когда выбирать каждый тип?

Если ваша задача — сделать разводку электрики в квартире, подключить розетки или выключатели, единственно верным выбором будет ПВС (или аналоги круглого сечения). Если же вам нужно заменить шнур у настольной лампы, утюга или собрать переноску для дрели — подойдет и ШВВП, и ПВС, причем ПВС прослужит дольше благодаря своей прочности.

Правила монтажа и эксплуатации для максимальной долговечности

Даже самый качественный провод гибкий с медным сердечником и ПВХ-изоляцией может выйти из строя преждевременно при нарушении правил монтажа. Соблюдение простых рекомендаций позволит реализовать весь заложенный производителем ресурс.

Подготовка концов и соединение

Главная ошибка при работе с многопроволочными жилами — попытка зажать их в винтовой клемме «как есть». Тонкие проволочки под давлением винта расплющиваются, часть из них может обломиться, а площадь контакта со временем уменьшается из-за текучести меди. Это приводит к искрению и нагреву.

Правильный алгоритм действий:

1. Аккуратно зачистить изоляцию, стараясь не повредить медные проволочки.
2. Скрутить проволочки пальцами для придания плотности.
3. Обязательно использовать кабельные наконечники (гильзы) типа НШВИ (штыревые втулочные изолированные). Наконечник опрессовывается специальным инструментом (кримпером) на конце провода.
4. Вставлять в клемму уже опрессованный наконечник. Это гарантирует монолитный контакт и предотвращает обрыв отдельных жилок.

Если использование наконечников невозможно (например, в некоторых типах быстрозажимных клемм), допускается лужение конца провода припоем. Однако стоит помнить, что соединение «медь-олово» имеет свои нюансы терморасширения, поэтому механическая фиксация должна быть очень надежной.

Прокладка и крепление

При прокладке гибкого провода следует избегать натяжения. Кабель должен лежать свободно, без усилий на разрыв. Минимальный радиус изгиба должен составлять не менее 5 наружных диаметров кабеля для моделей класса 5 и не менее 7,5 диаметров для класса 6. Изгиб под острым углом «переламывает» внутреннюю структуру жилы, даже если снаружи изоляция цела.

Крепление к поверхностям должно осуществляться специальными скобами, которые не сдавливают изоляцию до деформации. Запрещено гвоздить провод напрямую или использовать проволоку для фиксации, так как это повреждает защитный слой ПВХ.

Эксплуатационные ограничения

Не допускайте эксплуатации провода с видимыми повреждениями изоляции (трещины, порезы, следы перегрева). Даже небольшое повреждение ПВХ может стать точкой входа для влаги, что приведет к короткому замыканию. Регулярно осматривайте переносные шнуры, особенно в местах входа в вилку и прибор — именно там чаще всего происходит перелом жил.

Ценообразование и факторы стоимости

Стоимость провода гибкого с медным сердечником и ПВХ-изоляцией формируется под влиянием нескольких объективных факторов. Понимание этих механизмов поможет избежать покупки контрафактной продукции по заниженной цене.

Основные драйверы цены

• Биржевая стоимость меди: Поскольку медь составляет основную долю в себестоимости (до 70-80%), цена провода напрямую коррелирует с мировыми котировками цветных металлов. Резкие скачки цен на бирже немедленно отражаются на ценниках в магазинах.
• Реальное сечение жилы: Честные производители, такие как ООО «Синьцзян Бэйфан Шитые Кабели», строго соблюдают заявленное сечение, используя высокоточное оборудование и входной контроль сырья. Недобросовестные конкуренты могут занижать сечение на 10-20% (например, вместо 2,5 мм² делать 2,0 мм²), что существенно удешевляет продукт, но делает его пожароопасным. Дешевый провод — это почти всегда повод проверить сечение штангенциркулем.
• Качество ПВХ-составов: Использование первичного сырья и качественных пластификаторов увеличивает стоимость, но гарантирует эластичность и негорючесть. Вторичный переработанный пластик дешевле, но быстрее трескается и поддерживает горение.
• Сертификация: Продукция, прошедшая строгие испытания и имеющая полный пакет сертификатов соответствия ГОСТ (или аналогичным национальным стандартам), стоит дороже «серых» аналогов, но дает гарантии безопасности.

Как оценить целесообразность покупки

При выборе поставщика ориентируйтесь не на минимальную цену за метр, а на соотношение «цена/качество/безопасность». Экономия на электропроводке недопустима, так как стоимость устранения последствий пожара или замены сгоревшей техники многократно превышает разницу в цене между качественным и дешевым проводом. Рекомендуется приобретать продукцию у официальных дилеров известных заводов, предоставляющих гарантию на изделие.

Часто задаваемые вопросы (FAQ)

Можно ли использовать гибкий медный провод для скрытой проводки в бетоне?

Да, можно. Провода марок типа ПВС с медными жилами и ПВХ изоляцией разрешены правилами устройства электроустановок (ПУЭ) для стационарной прокладки, включая скрытую в стенах и штробах. Главное условие — отсутствие механических нагрузок на растяжение после монтажа и защита от прямого воздействия строительных растворов (рекомендуется укладка в гофру).

Какой срок службы у провода с ПВХ изоляцией?

Средний срок службы качественного провода при соблюдении температурного режима и номинальных нагрузок составляет от 10 до 15 лет. Для шнуров, подвергающихся постоянным изгибам и перемещениям (удлинители, шнуры питания инструментов), ресурс может быть меньше и зависит от интенсивности эксплуатации. Визуальный контроль состояния изоляции должен проводиться ежегодно.

В чем опасность использования алюминиевого гибкого провода вместо медного?

Гибкие алюминиевые провода крайне ненадежны. Алюминий — хрупкий металл, который быстро накапливает усталость при изгибах и ломается. Кроме того, алюминий сильно окисляется на воздухе, образуя пленку с высоким сопротивлением, что ведет к нагреву контактов и пожарам. Гибкие соединения на основе алюминия категорически не рекомендуются для ответственных цепей.

Как отличить качественный ПВХ от дешевого пластика?

Качественная ПВХ-изоляция должна быть эластичной, не липнуть к рукам и не иметь резкого химического запаха. При попытке растянуть изоляцию она должна возвращать форму, а не белеть и не рваться. Цвет должен быть равномерным по всей длине. Также стоит обратить внимание на маркировку: она должна быть четкой, несмываемой и повторяться через равные промежутки.

Нужно ли лудить многопроволочную медную жилу перед подключением?

Лудить (покрывать припоем) всю длину зачищенной жилы перед вставкой в винтовую клемму не рекомендуется. Припой обладает свойством «текучести» под давлением и при нагреве, что со временем ослабляет контакт. Правильное решение — использование обжимных наконечников НШВИ. Лужение допустимо только если используется пайка как основной метод соединения или если конструкция клеммы этого требует специфически, но с осторожностью.

Заключение

Провод гибкий с медным сердечником и ПВХ-изоляцией остается золотым стандартом в области безопасного и надежного электроснабжения. Сочетание высокой проводимости меди, механической стойкости многопроволочной структуры и защитных свойств поливинилхлорида делает его незаменимым решением как для бытовых нужд, так и для промышленных задач.

Грамотный выбор сечения, соблюдение правил монтажа с использованием наконечников и покупка сертифицированной продукции у надежных поставщиков — это три кита, на которых держится долговечность вашей электрической сети. Не экономьте на качестве кабеля, ведь именно он является артерией, питающей все ваши электроприборы, и от его состояния зависит безопасность вашего дома и предприятия. Доверяйте проверенным производителям, таким как ООО «Синьцзян Бэйфан Шитые Кабели», чей опыт и технологическая база позволяют создавать продукцию, отвечающую самым строгим требованиям современности.
