Огнестойкий провод: Полный гайд по выбору и свойствам

Огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина — это передовое кабельное решение, предназначенное для обеспечения безопасности в условиях пожара. Он сохраняет работоспособность цепей при экстремальных температурах, не выделяет токсичных газов и минимизирует задымление, что критически важно для эвакуации людей и работы систем пожаротушения в современных зданиях.

Что такое огнестойкий кабель нового поколения: определение и ключевые характеристики

В современной электротехнике требования к безопасности выходят на первый план. Традиционные кабели с ПВХ-изоляцией при нагреве выделяют едкий черный дым и хлористый водород, которые являются основной причиной гибели людей при пожаре (до 80% случаев). В ответ на эти вызовы индустрия перешла к использованию материалов нового класса. Огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина представляет собой высокотехнологичный продукт, сочетающий в себе три фундаментальных свойства:

• Огнестойкость (Fire Resistance): Способность кабеля сохранять целостность цепи и передавать электрический сигнал даже при прямом воздействии открытого пламени в течение определенного времени (обычно от 30 до 180 минут).
• Низкое дымовыделение (Low Smoke): При горении или тлении материал изоляции выделяет минимальное количество дыма, обеспечивая видимость в коридорах и помещениях, что облегчает эвакуацию и работу спасательных служб.
• Отсутствие галогенов (Halogen Free): В составе изоляции отсутствуют хлор, фтор, бром и йод. Это гарантирует, что при термическом разложении не будут образовываться коррозионно-активные и токсичные газы, опасные для дыхательной системы человека и чувствительной электроники.

Основой конструкции такого провода является медная жила, которая обеспечивает высокую электропроводность и механическую прочность. Однако главным инновационным элементом выступает изоляция из сшитого полиолефина (XLPO). В отличие от обычного полиэтилена, сшитый полиолефин подвергается специальной обработке (радиационной или химической сшивке), которая создает пространственную сетчатую структуру молекул. Эта структура не плавится при высоких температурах, а превращается в керамоподобный защитный слой, защищающий жилу от короткого замыкания.

Технология сшитого полиолефина: как работает защита при пожаре

Понимание принципа работы материала помогает правильно оценить его преимущества. Обычная полимерная изоляция при достижении температуры плавления (около 150–200°C) теряет форму, стекает и обнажает токопроводящую жилу, вызывая короткое замыкание еще до того, как огонь доберется до самого кабеля. Сшитый полиолефин ведет себя принципиально иначе.

Процесс сшивки и термостабильность

Процесс сшивки связывает длинные полимерные цепи между собой прочными ковалентными связями. Когда такой материал попадает в зону пожара и температура поднимается выше 300–400°C, он не переходит в жидкое состояние. Вместо этого происходит процесс обугливания и формирования жесткого коксового слоя. Этот слой действует как тепловой барьер, замедляя прогрев медной жилы.

Благодаря этому свойству огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина способен выдерживать воздействие пламени стандартизированных температурных кривых (например, кривая стандартного пожара ISO 834) в течение длительного времени. Медная жила внутри остается холодной достаточно долго, чтобы системы аварийного освещения, пожарной сигнализации и дымоудаления продолжали функционировать.

Химическая безопасность: почему отсутствие галогенов критично

Галогены (особенно хлор в ПВХ) при горении реагируют с водяным паром (который всегда присутствует при пожаре из-за работы спринклеров или испарения влаги), образуя соляную кислоту. Эта кислота:

• Вызывает мгновенный отек легких у людей и животных.
• Корродирует металлические контакты в серверных шкафах и щитовом оборудовании, выводя из строя технику даже после тушения пожара.
• Снижает видимость до нуля из-за плотного черного дыма.

Изоляция из сшитого полиолефина состоит только из углерода, водорода и кислорода. Продуктами её горения являются вода и углекислый газ в небольших количествах. Дым имеет светлый оттенок и быстро рассеивается. Это делает данный тип кабеля единственным допустимым решением для объектов с массовым пребыванием людей.

Области применения: где обязательно использование таких кабелей

Выбор кабельной продукции регламентируется строгими нормами пожарной безопасности. Использование кабеля с изоляцией из сшитого полиолефина и медной жилой является не просто рекомендацией, а обязательным требованием для целого ряда объектов. Ниже приведены основные сферы, где применение данного продукта необходимо.

Объекты с массовым пребыванием людей

В местах скопления людей скорость эвакуации напрямую зависит от видимости и отсутствия токсичной среды. К таким объектам относятся:

• Торгово-развлекательные центры и супермаркеты.
• Кинотеатры, театры, концертные залы и стадионы.
• Школы, детские сады, университеты и больницы.
• Метрополитен, железнодорожные вокзалы и аэропорты.

В этих зданиях кабельные трассы часто проходят по путям эвакуации. При возгорании обычный кабель создал бы непроходимую завесу из ядовитого дыма. Огнестойкий вариант гарантирует, что пути отхода останутся видимыми, а системы оповещения продолжат работать.

Критически важная инфраструктура

Существуют системы, которые должны работать даже в эпицентре пожара. Отказ этих систем может привести к катастрофическим последствиям. Речь идет о:

• Системах пожарной сигнализации и управления эвакуацией: Кабель должен передавать сигнал тревоги до последнего момента.
• Системах противодымной защиты: Вентиляторы дымоудаления потребляют много энергии и должны работать непрерывно.
• Системах пожаротушения: Насосные станции и клапаны требуют бесперебойного питания.
• Аварийном освещении: Светильники, указывающие направление выхода, не должны гаснуть.

Для подключения такого оборудования используется именно огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина, так как он сертифицирован на сохранение работоспособности (индекс FE) в течение 30, 60, 90 или 120 минут.

Промышленные объекты и нефтегазовый сектор

На промышленных предприятиях, особенно в нефтехимии, риск взрывов и интенсивных пожаров высок. Здесь важна не только безопасность людей, но и сохранность дорогостоящего оборудования от коррозии продуктами горения. Безгалогенные кабели предотвращают повреждение чувствительных датчиков и контроллеров кислотными осадками.

Жилые комплексы премиум-класса

Современные нормы строительства высотных жилых зданий также ужесточаются. В новых ЖК класса “Комфорт” и выше прокладка силовых сетей и слаботочных систем все чаще выполняется кабелями с индексом FRHF (Fire Resistant Halogen Free), что повышает общую пожаробезопасность дома и снижает страховые риски.

Сравнительный анализ: Сшитый полиолефин против ПВХ и других материалов

Чтобы понять реальную ценность рассматриваемого продукта, необходимо провести сравнение с традиционными решениями. Это поможет инженерам и закупщикам обосновать выбор более технологичного варианта.

Из таблицы видно, что хотя стоимость огнестойкого провода с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина выше, чем у аналогов из ПВХ, его эксплуатационные характеристики несопоставимо лучше. Экономия на этапе закупки может обернуться колоссальными убытками в случае чрезвычайной ситуации из-за порчи оборудования и рисков для жизни.

Важно отметить различие между обычным сшитым полиэтиленом (XLPE) и специализированным безгалогенным сшитым полиолефином (XLPO/LSOH). Хотя оба материала сшиты и обладают хорошей термостойкостью, только композиции на основе полиолефина с специальными наполнителями (гидроксид алюминия или магния) гарантируют отсутствие галогенов и экстремально низкое дымовыделение. Поэтому для объектов с особыми требованиями безопасности выбор должен падать строго на безгалогенные модификации.

Руководство по выбору: технические параметры и маркировка

При проектировании электроснабжения или замене кабельных линий необходимо внимательно изучать техническую документацию. Рынок насыщен предложениями, и важно выбрать продукт, который действительно соответствует заявленным характеристикам. Одним из надежных поставщиков, успешно внедряющих эти технологии, является компания ООО «Синьцзян Бэйфан Шитые Кабели».

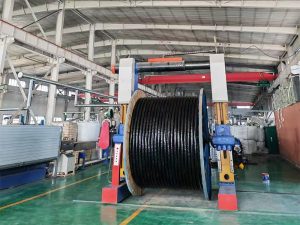

Это российско-китайское предприятие, базирующееся в Урумчи, прошло путь от небольшого цеха до современного промышленного комплекса площадью более 13 000 м². Специализируясь на выпуске кабельной продукции для энергетики, промышленности и гражданского строительства, компания производит широкий спектр моделей, включая огнестойкие и безгалогенные кабели (такие как WDZ-BYJ, WDZN-YJY). Их производственная линия оснащена современным оборудованием, позволяющим выпускать более 1000 спецификаций кабелей с использованием высокочистой меди и экологически безопасных изоляционных композиций. Строгий контроль качества на всех этапах — от сырья до готовой продукции — гарантирует соответствие изделий самым жестким международным стандартам безопасности.

Ключевые параметры для проверки

Перед покупкой убедитесь, что кабель соответствует следующим критериям:

• Материал жилы: Должна быть использована только медь. Алюминий не обладает достаточной пластичностью и стойкостью к окислению в условиях высокотемпературного воздействия для таких ответственных систем. Медная жила должна быть луженой или голой, в зависимости от условий эксплуатации.
• Класс огнестойкости: Ищите маркировку, указывающую время сохранения работоспособности. Стандартные значения: 30, 45, 60, 90, 120, 180 минут. Это подтверждается испытаниями по ГОСТ или международным стандартам (IEC 60331).
• Индекс распространения пламени: Для групповой прокладки кабель должен иметь категорию нераспространения горения (например, A F/R, B, C или D по ГОСТ Р МЭК 60332). Для самых ответственных участков выбирается категория A F/R (нераспространение при пучковом монтаже).
• Кислотность газов (pH и проводимость): Продукты горения должны иметь pH > 4.3 и низкую электропроводность, что подтверждает отсутствие агрессивных кислот.
• Прозрачность дыма: Коэффициент дымообразования не должен превышать установленные нормы (обычно снижение светопропускания не более 50% в камере объемом 3 куб. м).

Как читать маркировку

В российской и международной практике существует система буквенных обозначений, которая помогает идентифицировать огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина без изучения паспортов:

• нг(А)-FRLS: Не распространяет горение (категория А), огнестойкий (FR), с низким дымо- и газовыделением (LS). Часто в таких кабелях используется изоляция из полимерной композиции, не содержащей галогенов.
• нг(А)-FRHF: Наиболее точное обозначение. HF (Halogen Free) прямо указывает на отсутствие галогенов. Изоляция и оболочка выполнены из безгалогенных композиций (часто на базе сшитого полиолефина).
• LSOH (Low Smoke Zero Halogen): Международное обозначение, полностью соответствующее требованиям безопасности.

При выборе обращайте внимание на наличие сертификата соответствия требованиям Технического регламента о безопасности низковольтного оборудования и регламента о пожарной безопасности. Отсутствие сертификата — красный флаг.

Монтаж и эксплуатация: особенности работы с безгалогенными кабелями

Несмотря на высокие эксплуатационные характеристики, монтаж кабелей с изоляцией из сшитого полиолефина имеет свои нюансы. Несоблюдение технологии укладки может нивелировать преимущества материала.

Подготовка к монтажу

Безгалогенные компаунды могут быть несколько жестче, чем ПВХ, особенно при низких температурах. Поэтому:

• Монтаж рекомендуется проводить при температуре окружающей среды не ниже -15°C…-20°C (точное значение указано в паспорте изделия). При более низких температурах кабель необходимо предварительно прогреть в теплом помещении.
• Минимальный радиус изгиба должен соблюдаться строго. Обычно он составляет не менее 7–10 внешних диаметров кабеля. Пренебрежение этим правилом может привести к микротрещинам в изоляции, которые станут слабым местом при пожаре.

Крепление и трассировка

Для крепления следует использовать специальные дюбель-хомуты или металлические скобы с пластиковыми вкладышами, которые не повредят оболочку. Запрещено использовать проволоку или материалы, которые могут врезаться в изоляцию под собственным весом кабеля.

При групповой прокладке в лотках важно соблюдать заполняемость. Хотя кабель категории A F/R устойчив к распространению огня, плотная укладка без зазоров ухудшает теплоотвод в штатном режиме и может создать условия для перегрева. Рекомендуется оставлять зазоры между пучками кабелей.

Концевая заделка и соединение

При разделке кабеля используйте специальный инструмент, чтобы не сделать насечек на медной жиле. Места соединений должны быть выполнены с применением качественных соединительных гильз и термоусаживаемых трубок, желательно также безгалогенных. Это обеспечит единую систему безопасности всей линии.

Важно помнить, что огнестойкость всей системы зависит не только от самого кабеля, но и от способа его прокладки. Если кабель проходит через стены или перекрытия, места прохода должны быть загерметизированы специальными огнестойкими муфтами или составами, чтобы предотвратить проникновение дыма и огня в соседние помещения.

Экономическое обоснование и долгосрочная выгода

Часто возникает вопрос: почему стоит переплачивать за огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина, если есть дешевые аналоги? Ответ кроется в концепции полной стоимости владения (TCO) и управлении рисками.

Снижение ущерба имуществу

В случае пожара основной ущерб наносится не самим огнем, а вторичными факторами: коррозией электроники кислотными газами и задымлением. Замена серверного оборудования, систем управления зданием (BMS) и медицинской техники после пожара, где горел ПВХ-кабель, может стоить в разы дороже экономии на кабеле. Безгалогенный кабель сохраняет оборудование живым даже после воздействия высоких температур, если изоляция не была полностью уничтожена.

Страхование и юридическая ответственность

Страховые компании все чаще дифференцируют тарифы в зависимости от уровня пожарной безопасности объекта. Использование сертифицированных огнестойких безгалогенных кабелей может стать основанием для снижения страховой премии. Кроме того, в случае трагедии с человеческими жертвами, использование материалов, не соответствующих современным нормам безопасности, влечет за собой серьезную уголовную ответственность для собственников и главных инженеров.

Долговечность

Сшитый полиолефин обладает высокой стойкостью к ультрафиолету, влаге и перепадам температур. Срок службы таких кабелей обычно составляет не менее 30 лет, что сопоставимо или превышает срок службы ПВХ-аналогов, особенно в агрессивных средах.

Тренды рынка и будущее технологий пожарной безопасности

Рынок кабельной продукции динамично развивается. В последние месяцы наблюдается рост спроса на кабели с улучшенными характеристиками, что связано с ужесточением законодательства и повышением культуры безопасности.

• Увеличение временных интервалов огнестойкости: Если ранее стандартом было 30–60 минут, то сейчас растет запрос на кабели, способные работать 120 и даже 180 минут в открытом огне. Это требуется для небоскребов и сложных подземных сооружений.
• Комбинированные функции: Появляются продукты, сочетающие огнестойкость, отсутствие галогенов и дополнительную защиту от грызунов или воды (исполнение LoSj, B1ca и выше по евроклассам).
• Цифровизация контроля: Внедрение систем мониторинга состояния кабельных линий в реальном времени, которые могут предупредить о перегреве до возникновения возгорания. Кабели из сшитого полиолефина лучше совместимы с такими системами благодаря стабильности своих диэлектрических свойств.

Эксперты прогнозируют, что в ближайшие годы доля безгалогенных огнестойких кабелей в общем объеме потребления вырастет, вытесняя традиционные решения из сегмента гражданского и промышленного строительства. Переход на огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина становится новой нормой отрасли.

Часто задаваемые вопросы (FAQ)

В чем главная разница между LS (Low Smoke) и LSHF/LSOH?

Кабели с маркировкой LS (Low Smoke) имеют сниженное дымообразование, но могут содержать галогены в своем составе. Кабели LSHF или LSOH (Low Smoke Halogen Free) не содержат галогенов вообще. Для максимальной безопасности людей и оборудования необходимо выбирать именно безгалогенный вариант (LSOH/HF), так как он исключает выделение токсинов.

Можно ли использовать этот кабель для наружной прокладки?

Да, многие марки огнестойкого провода с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина имеют исполнение, устойчивое к воздействию ультрафиолета и влаги. Однако необходимо проверять конкретную маркировку изделия (наличие буквы “П” в некоторых системах кодировки или указание на климатическое исполнение в паспорте). Для открытого воздуха часто требуется дополнительная защита или выбор кабеля с специальной безгалогенной оболочкой повышенной стойкости.

Насколько сложнее монтировать такие кабели по сравнению с обычными?

Монтаж практически не отличается от работы с обычными силовыми кабелями. Единственное ограничение — температурный режим при укладке зимой. Сшитый полиолефин может быть чуть жестче ПВХ, но современные составы обладают хорошей гибкостью. При соблюдении минимального радиуса изгиба проблем не возникает.

Сертифицирован ли кабель для использования в детских учреждениях?

Да, использование безгалогенных огнестойких кабелей является обязательным требованием для детских садов, школ и больниц согласно актуальным нормам пожарной безопасности. Они проходят строгие испытания на токсичность продуктов горения.

Какой срок годности у такого кабеля?

При правильном хранении (в закрытых помещениях, защищенных от влаги и прямых солнечных лучей) срок хранения составляет обычно до 5-10 лет до момента монтажа. После укладки срок службы достигает 30 лет и более.

Заключение: Инвестиция в безопасность будущего

Выбор кабельной продукции — это не просто техническая задача, это решение, влияющее на жизнь людей и сохранность активов. Огнестойкий провод с низким дымовыделением и без галогенов с медной жилой и изоляцией из сшитого полиолефина представляет собой вершину эволюции в области пожаробезопасных электротехнических изделий.

Сочетание надежной медной жилы, инновационной изоляции из сшитого полиолефина и экологически чистого состава делает этот кабель безальтернативным выбором для современных проектов. Он обеспечивает работу критических систем в экстремальных условиях, спасает жизни, предотвращая отравление дымом, и защищает дорогостоящее оборудование от коррозии. Ведущие производители, такие как ООО «Синьцзян Бэйфан Шитые Кабели», демонстрируют, как интеграция передовых технологий и строгий контроль качества позволяют создавать продукцию, отвечающую самым высоким требованиям безопасности.

При проектировании новых объектов или модернизации существующих приоритет должен отдаваться именно таким решениям. Не стоит экономить на безопасности, ведь цена ошибки при пожаре неизмеримо выше стоимости качественного кабеля. Доверяйте проверенным производителям, требуйте сертификаты и выбирайте технологии, которые гарантируют спокойствие и защиту в любой ситуации.
